常見電子器件封裝、SOT、DIP、TO、PGA、SOP...
TO-92-3
特點:成本低、體積小、適合手工焊接
應用:小信號處理、低壓差線性穩壓器、低功率開關
TO-220-3
特點:自帶安裝孔,散熱能力強,易于安裝散熱器
應用:電源開關、電機驅動、功率轉換
TO-252-2
特點:散熱性能優于許多SMT封裝,適合自動化生產
應用:電源轉換、負載開關、電池管理系統

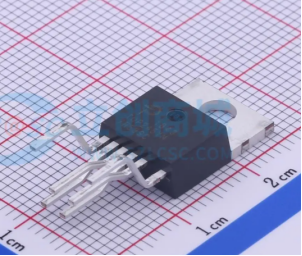

TO-220-7
特點:引腳多,集成復雜功能(如離線式開關電源IC)
應用:離線式AC-DC電源適配器、LED驅動器、電視/PC電源
在實際項目中選擇合適的封裝,需要綜合考量以下幾個因素:
功率與散熱:這是**關鍵的因素。TO-92-3*適用于功耗極低的場景。當功率稍大或空間有限時,TO-252-2是***的表面貼裝選擇。對于中高功率應用,TO-220-3憑借其強大的散熱能力成為經典選擇。而 TO-220-7則用于集成度高、功能復雜的功率IC。
空間與工藝:如果電路板空間緊張或采用全自動表面貼裝生產線,TO-252-2是更合適的選擇。如果是對散熱有高要求或允許通孔插裝的設計,TO-220系列更佳。
功能集成度:如果需要高度集成的解決方案(如完整的開關電源芯片),那么多引腳的 TO-220-7封裝芯片可以**簡化外圍電路設計。
1、DIP(dual in-line package)
DIP是20世紀70年代出現的封裝形式。它能適應當時多數集成電路工作頻率的要求,制造成本較低,較易實現封裝自動化印測試自動化,因而在相當一段時間內在集成電路封裝中占有主導地位。 但DIP的引腳節距較大(為2.54mm),并占用PCB板較多的空間,為此出現了SHDIP和SKDIP等改進形式,它們在減小引腳節距和縮小體積方面作了不少改進,但DIPMAX引腳數難以提高(MAX引腳數為64條)且采用通孔插入方式,因而使它的應用受到很大限制。
2、P***in Grid Array Package)
為突破引腳數的限制,20世紀80年***發了PGA封裝,雖然它的引腳節距仍維持在2.54mm或1.77mm,但由于采用底面引出方式,因而引腳數可高達500條~600條。BGA銷是球形的,一般直接焊接在PCB板上,拆卸焊接需要**的BGA修復臺,個人不能拆裝焊接,而PGA的銷釘是針狀的,安裝時可以將PGA插入**的PGA插座中,便于拆卸。
3、SOP(Small Out-Line Package)
隨著表面安裝技術 (surface mounted technology, SMT)的出現,DIP封裝的數量逐漸下降,表面安裝技術可節省空間,提高性能,且可放置在印刷電路板的上下兩面上。 SOP應運而生,它的引腳從兩邊引出,且為扁平封裝,引腳可直接焊接在PCB板上,也不再需要插座。它的引腳節距也從DIP的2.54 mm減小到1.77mm。后來有SSOP和TSOP改進型的出現,但引腳數仍受到限制。

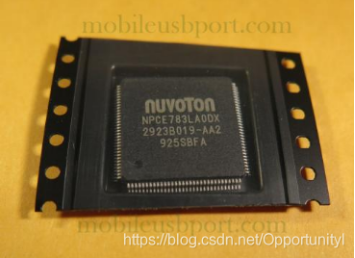

4、QFP(Quad Flat Package,四方扁平封裝)
QFP也是扁平封裝,但它們的引腳是從四邊引出,且為水平直線,其電感較小,可工作在較高頻率。引腳節距進一步降低到1.00mm,以至0.65 mm和0.5 mm,引腳數可達500條,因而這種封裝形式受到***歡迎。但在管腳數要求不高的情況下,SOP以及它的變形SOJ(J型引腳)仍是優先選用的封裝形式,也是目前生產**多的一種封裝形式。

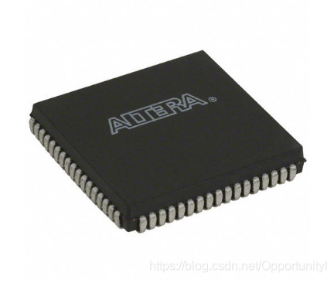

5、PLCC
PLCC是一種塑料有引腳(實際為J形引腳)的片式載體封裝(也稱四邊扁平J形引腳封裝QFJ (quad flat J-lead package)),所以采用片式載體是因為有時在系統中需要更換集成電路,因而先將芯片封裝在一種載體(carrier)內,然后將載體插入插座內,載體和插座通過硬接觸而導通的。這樣在需要時,只要在插座上取下載體就可方便地更換另一載體。
6、LCC(Leadless Chip Carriers)
LCC稱陶瓷無引腳式載體封裝(實際有引腳但不伸出。它是鑲嵌在陶瓷管殼的四側通過接觸而導通)。有時也稱為CLCC,但通常不加C。在陶瓷封裝的情況下。如對載體結構和引腳形狀稍加改變,載體的引腳就可直接與PCB板進行焊接而不再需要插座。這種封裝稱為LDCC即陶瓷有引腳片式載體封裝。
SOT細分:

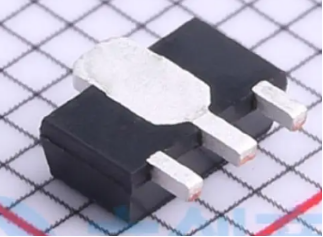

SOT-89

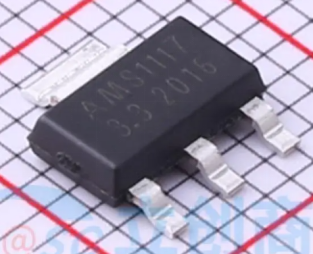

SOT-223

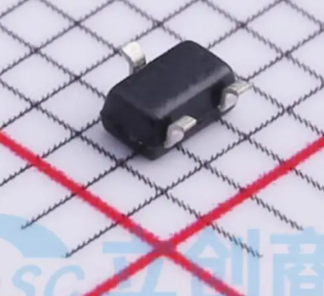

SOT-323
