LED顯示界面的觸摸感應按鍵芯片-WTC9504D48萬代

來源：發布時間：2025-10-09

WTC9504D48 是一種帶 LED 顯示界面的觸摸感應按鍵芯片,該芯片內部集成了自主設計的 4 通道電容測量電路,自校準電路和 RISC 處理器,LED 顯示驅動電路,為用戶提供 4 個電容式觸摸感應按鍵和多達48個LED的可編程顯示的人機界面方案.

WTC9504D48 觸摸感應按鍵的的技術特點

1.WTC9504D48 通過4個的電容傳感器輸入通道來偵測觸摸按鍵感應盤上電容的變化,通過一系列高效的算法來識別手指的有效觸摸,用戶可以通過 2 線串行接口讀取按鍵數據.

2.采用特殊的防水設計:鍵盤不僅可以防濺水,漫水而且可以在完全被水淹沒后正常使用,不同于目前一般的感應按鍵面板濺水,漫水時容易誤動,積水后反應遲鈍,或手指按下后出現錯誤反應.

3.優良的抗電磁干擾能力:在家電和一般應用場合的產品上應用時。用戶使用單面 PCB 板即可獲得良好的抗射頻信號干擾的能力.可以輕松對抗包括 GSM 手機在內的絕大多數射頻干擾源對感應按鍵的干擾.

4.獨特的線長自修正功能:目前市場上的同類產品,普遍存在著感應靈敏度隨著感應按鍵到 IC引腳的連線長度不同而有很大差異的現象.我們自有的線長自修正技術可以自動修正這種差異.用戶不需復雜的調整就能獲得整個感應 面板各個按鍵幾乎一致的感應靈敏度.

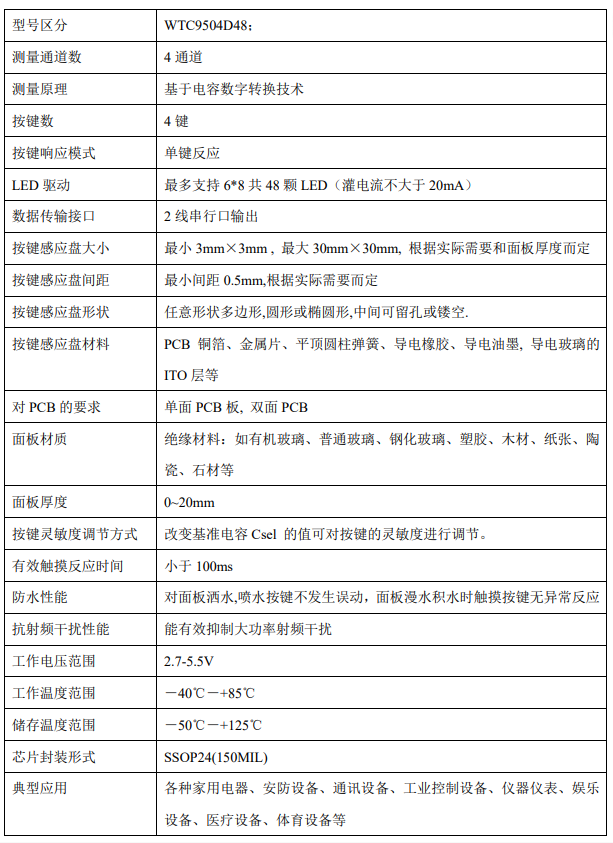

技術參數

滿足工業應用規格要求可以為用戶提供更可靠的性能，和更寬的應用范圍

工作電壓: 2.7V<Vcc<5.5V

輸出電壓范圍 GND<Vout<Vcc

感應厚度(絕緣介質)：0－20mm

有效觸摸反映時間：小于 80ms

工作溫度：－40℃－+85℃

儲存溫度：－50℃－+125℃
